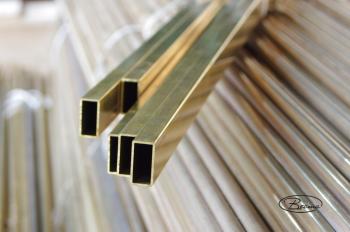

Трубы латунные прямоугольные волноводные Л63, Л96 ГОСТ 20900-75
Особенности изделия
Волноводные латунные трубы прямоугольного сечения предназначены для производства волноводов, распространяющих электромагнитные волны в различных радиолокационных системах. Основные характеристики данных труб: размер внутреннего поперечного сечения и высокое качество внутренней поверхности, доходящей до зеркального блеска ввиду повышенных требований к ней.
Сферы применения латунных волноводных труб радиоэлектроника, машиностроение, военная промышленность.
При заказе необходимо указать сплав, размеры внутреннего поперечного сечения: ширина х высота, толщину стенки. Обычно волноводные трубы изготавливаются немерной длины. Состояние материала – твердое. Стандартный ряд размеров волноводных труб указан в ГОСТ 20900-75.
- Характеристики
- Калькулятор
Характеристики сплава
|
Марка сплава |
Толщина, (Диаметр), мм |
Ширина, (Толщина стенки), мм |
Длина, мм |
Состояние, способ изготовления |
|
Л63 |
17х8 |
1,0 |
1000-3000 |
тв. |
|
16х8 |
1,5 |
|||
|
19х9,5 |
1,0 |
|||
|
23х10 |
1,0 |
|||
|
23х10 |
1,5 |
|||
|
28,5х12,6 |
1,0 |
|||
|
28,5х12,6 |
1,5 |
|||
|
35х5 |
1,0 |
|||
|
35х6 |
1,5 |
|||
|
35х15 |
1,5 |
|||
|
40-120x8-55 |
1,5-2,0 |
|||
|
Л96 |
16х8 |
1,0 |
||
|
17х8 |
1,0 |
|||
|
23х5 |
1,0 |
|||
|
23х10 |
1,0 |
|||
|
23х12,6 |
1,5 |
|||
|
28,5х5 |
1,0 |
|||
|
28,5х12,6 |
1,5 |
|||
|
35х5 |
1,0 |
|||
|
35х6 |
1,5 |
|||
|
35х15 |
1,5 |
|||
|
40х5 |
1,5 |
|||
|
40х6 |
1,0 |
|||
|
40-120x8-15 |
2,0 |
Расчет теоретической массы носит СПРАВОЧНЫЙ характер. Фактическое отклонение может составлять плюс минус 7-10 % (в зависимости от вида продукции)
